"C'est beau... mais comment durable est-ce que c'est le cas ?" Comme vous le savez peut-être, les Hypedomes sont des systèmes sans cadre, autoportants, qui permettent de réduire les coûts de transport. dôme géodésique en polycarbonate massif. Dans notre version totalement transparente, ils sont beaux, très légers et presque fragiles. C'est précisément pour cette raison que l'on nous demande souvent si les Hypomedes peuvent résister à la corrosion. vents violents...
Commençons par un peu de science - la force d'un dôme géodésique provient de sa structure en forme de treillis qui répartit les contraintes et toutes les forces appliquées sur l'ensemble de sa surface. C'est ce qui permet au dôme de tolérer des charges de vent importantes pour sa taille. Lisez la suite pour en savoir plus sur la structure des dômes géodésiques et sur la façon dont nous avons testé la résistance au vent d'Hypedome avec d'excellents résultats.
Table des matières :
- La force exceptionnelle des dômes géodésiques
- Hypedome à l'épreuve de la soufflerie
- La soufflerie de l'Institut de l'aviation
- Construction de notre dôme géodésique dans la soufflerie
- La salle de contrôle de l'Institut de l'aviation
- Réalisation des essais de résistance au vent d'Hypedome
- Rapport de recherche et résultats
La force exceptionnelle des dômes géodésiques
Saviez-vous que le tout premier géodôme a été construit dans les années 1920 à Iéna, en Allemagne, pour abriter un planétarium Carl Zeiss ? Mais c'est l'inventeur et architecte américain Buckminster Fuller qui les a rendus populaires vingt ans plus tard. Il a adapté le concept du dôme à toutes sortes d'utilisations : habitations, auditoriums, observatoires météorologiques, stations radar, entrepôts, etc.
Fuller s'est rendu compte que les dômes offraient une solidité et une résistance remarquables. la durabilité pour leur poids. Leurs surfaces triangulées et hexagonales fournissent des structures très stables et, en tant qu'hémisphères, elles renferment le plus grand volume pour la plus petite surface possible. Par conséquent, les dômes permettent une utilisation beaucoup plus efficace des matériaux que les bâtiments traditionnels.
Une solution à l'épreuve des tempêtes
Nous savions déjà que la résistance au vent de notre Hypedome est excellente. Non seulement parce que les dômes géodésiques sont très durables par nature, mais aussi parce que nous effectuons des calculs d'ingénierie approfondis pour tous les dômes de notre offre. Et, bien avant de lancer nos Hypedomes, nous les avons mis à l'épreuve dans toutes sortes de conditions météorologiques, y compris des vents violents dans des espaces très exposés.
L'énorme résistance des Hypedomes a été confirmée par plusieurs de nos clients. Au début de l'année 2022, la tempête Eunice a frappé le Royaume-Uni - l'une des tempêtes les plus puissantes à avoir touché la côte sud de l'Angleterre depuis la grande tempête de 1987. Elle a même établi un nouveau record pour la rafale de vent la plus rapide enregistrée en Angleterre. Eunice a causé de nombreux dégâts aux bâtiments et aux structures dans tout le pays. À Londres, par exemple, de grandes parties du toit en toile de l'O2 Arena ont été complètement arrachées.
À l'époque, notre client, Colin, du Kent, nous a envoyé ce message à propos de son la résistance au vent du dôme :
Colin n'était pas le seul à proposer un rapport sur la résistance au vent de l'Hypedome. Milli de Tribe Yarns Life, qui a installé son Hypedome sur une péniche sur la Tamise à Londres, a partagé sur Instagram la façon dont il s'est comporté pendant la tempête Eunice :
Et voici quelques commentaires que nous avons reçus d'autres clients lors de diverses occasions venteuses :
"Charlene et moi nous sommes assis dedans [le dôme] la nuit dernière, nous avons eu des vents très forts, et il n'a pas bougé. Nous l'adorons, nous avons envoyé quelques photos à notre famille et à nos amis hier soir, et il semble que nous aurons encore quelques visiteurs pendant les vacances." - Mike de Brooklyn, MI, USA.
"Qu'il s'agisse des habitants de la région qui veulent profiter du grand air et rester à l'abri du vent qui souffle à 80 km/h, ou des visiteurs qui veulent simplement un endroit agréable où ils peuvent s'arrêter pour lire un livre ou manger rapidement avant de se rendre au parc national de Yellowstone, c'est une option qui s'adresse à tout le monde. - Ryan Hauck, directeur exécutif du conseil de voyage du comté de Park pour le parc national de Yellowstone. Le quotidien de l'État des cow-boys.
"C'est incroyable et tellement robuste. Nous avons eu de la grêle, des vents violents et de fortes pluies en une seule journée, et c'était comme si rien ne se passait à l'extérieur - incroyable." - Hip Hip Events de Bristol, Royaume-Uni.
"Notre Hypedome, construit en avril 2020, n'a connu aucun problème de vent. Nous sommes dans les frontières écossaises et avons été durement touchés par Arwen l'année dernière également." - Chris d'Écosse.
Hypedome à l'épreuve de la soufflerie
Malgré tous les tests précédents et les commentaires des clients, nous voulions quand même voir comment nos Hypedomes se comportaient dans un environnement de travail. scénario de vent extrême - comme l'a fait Fuller dans les années 1950 en réalisant une la durabilité sur un dôme ancré. (Fuller a constaté que le dôme avait résisté sans dommage à un jour de souffle d'hélice puissant provenant des deux moteurs de 3 000 chevaux d'un avion ancré).
Comme nous n'avions pas accès à un avion ancré, nous avons opté pour une approche encore plus scientifique et avons effectué un test en soufflerie d'une journée afin de déterminer avec précision notre la résistance au vent du dôme.
Qu'est-ce qu'une soufflerie ? A La soufflerie est une grande installation d'essai utilisé pour étudier les effets de l'air sur un objet, tel qu'une aile d'avion, une carrosserie de voiture ou... dans notre cas, une structure en forme de dôme. Il s'agit essentiellement d'une chambre longue et étroite dans laquelle l'air est soufflé à différentes vitesses, simulant les conditions que l'objet testé connaîtrait en vol, en mouvement ou lorsqu'il est exposé au vent.
Les chercheurs utilisent les souffleries pour tester des modèles d'avions, d'automobiles, de bâtiments et d'autres structures affectées par l'écoulement de l'air. Les écuries de Formule 1 utilisent les souffleries pour créer la voiture de course la plus aérodynamique, et les sauteurs à ski professionnels s'en servent pour affiner leur technique de saut.
Notre mission était de tester la durabilité de nos Hypedome S est contre les vents forts. Nous ne voulions pas tester un modèle réduit, mais plutôt le produit réel à l'échelle 1:1 - l'un des modèles que nous envoyons à nos clients.
La soufflerie de l'Institut de l'aviation
Il n'a pas été facile de trouver en Europe un tunnel doté d'un banc d'essai suffisamment grand pour accueillir l'Hypedome S. Nous avons fini par en trouver un à l'Institut de l'aviation de Varsovie, en Pologne, qui fait partie du réseau de recherche Lukasiewicz.
Leur tunnel permet un fonctionnement en circuit fermé continu dans un espace de 5 m de diamètre. Il est alimenté par un moteur de 5,6 MW et atteint des vitesses d'écoulement de l'air allant jusqu'à 90 m/s, ce qui en fait l'un des meilleurs tunnels aérodynamiques au monde pour ce que l'on appelle les "basses vitesses" ("basses" signifiant une vitesse subsonique, ce qui peut néanmoins être extrêmement rapide).
Nous devons admettre que le tunnel était à couper le souffle ! Nous avons eu la chance de pouvoir faire une visite complète du circuit. Son aspect futuriste, concret et brut, associé à l'énorme hélice d'une éolienne, nous a donné l'impression d'être sur le plateau du film Blade Runner.
Fait amusant, le tunnel a été utilisé comme scène pour des clips musicaux et comme décor pour un défilé de mode.
Construction de notre dôme géodésique dans la soufflerie
Pouvez-vous imaginer la construction d'un Hypedome dans une soufflerie ? Ce fut une expérience extraordinaire. Le banc d'essai sur lequel nous avons monté le dôme géodésique a été placé à 5 m au-dessus du sol et centré entre deux parties ouvertes du tunnel. C'est pourquoi notre courageuse équipe Hypedome a dû porter des harnais de sécurité et des casques de protection pendant toute la durée de la construction.
Un équipement de protection était nécessaire pour des raisons de santé et de sécurité, l'espace de travail se trouvant sur une plate-forme surélevée. Bien entendu, lors de la construction d'un kit Hypedome dans des conditions typiques - au niveau du sol - le port d'un équipement de sécurité n'est absolument pas nécessaire.
Toutes les pièces de l'Hypedome S Clear ont été soulevées par une grue jusqu'à la plate-forme de travail et, après environ cinq heures d'assemblage, le dôme a été achevé et fixé au banc d'essai à l'aide de vis de pont.
Ancrage du dôme
Pour ce test, nous avons utilisé le matériel d'ancrage fourni avec chaque Hypedome standard kit géodome. Il se compose de 19 pieds d'ancrage - un mélange de polycarbonate et de supports en forme de L en acier inoxydable - qui ont été reliés au dôme avec des vis en acier inoxydable et fixés au banc d'essai avec des vis de pont.
Dans le cadre d'une expérience distincte, nous avons également testé notre kit d'ancrage robuste, qui comprend des supports en forme de L en acier inoxydable.
La salle de contrôle de l'Institut de l'aviation
Si vous avez eu la chance de visiter le Centre spatial Kennedy (ou si vous avez regardé le film Apollo 13), vous avez une bonne idée de ce à quoi ressemble un poste de contrôle de vol spatial. La salle de contrôle sécurisée de l'Institut de l'aviation est très similaire, avec plus d'une douzaine d'écrans remplis de données, de graphiques et de multiples vues de caméras sous différents angles. Elle est située à quelques mètres de la plate-forme et surplombe l'ensemble de la zone d'essais.
Ida, notre chef de produit, fait semblant de lancer la turbine de la soufflerie.
Réalisation des essais de résistance au vent d'Hypedome
L'équipe d'Hypedome, ainsi que l'équipe d'experts de l'Institut de l'aviation, se sont réunies dans la salle de contrôle où nous avons observé tous les tests.
Tout d'abord, nous avons effectué un test à faible vitesse avec un générateur de brouillard qui nous a permis de voir le vent circuler autour du dôme. Cela nous a permis de constater l'aérodynamisme du dôme et la fluidité de l'air autour de la forme de l'hémisphère, sans aucune turbulence.

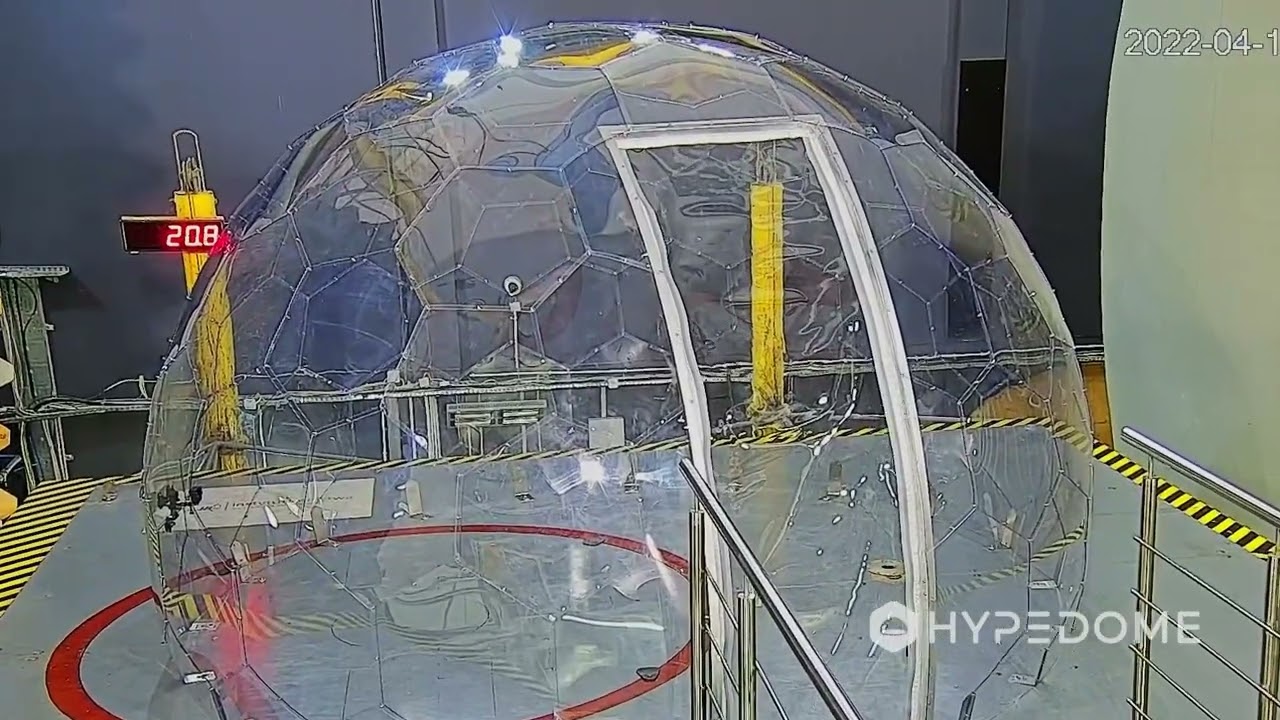

Après les essais de visualisation des flux d'air, nous avons effectué une série de tests de stress pour des vitesses de vent comprises entre 60-120 km/h (37-74 mph). Le dôme est resté complètement immobile et n'a pas semblé remarquer les conditions difficiles qui l'entouraient.
Enfin, nous avons effectué plusieurs tests répétés pour des vitesses de vent soutenues de 100-150 km/h (62-93 mph). Les tests ont été effectués avec un ancrage standard et un ancrage lourd. Dans les deux cas, le dôme est resté parfaitement immobile. Il n'a pas bougé d'un pouce et toutes les pièces et panneaux sont restés intacts.
Vous pouvez voir par vous-même comment l'Hypedome s'est comporté lors de ces tests de vent à grande vitesse. Dans la vidéo ci-dessous, regardez la vitesse actuelle du vent sur l'anémomètre à chiffres rouges - elle est affichée en km/h. Les légères vibrations du dôme que vous remarquerez sont dues à la vibration de l'ensemble de la plate-forme, et non du dôme lui-même. Même lorsqu'elle est vide, la plate-forme entière (mesurant 5 m x 6,5 m) bouge un peu lorsqu'elle est exposée à de fortes charges de vent.
Rapport de recherche et résultats
La résistance au vent du dôme ont été menés à bien, ce qui signifie que l'Hypedome S Clear a passé avec succès les tests de vitesse du vent en conditions réelles. Ce résultat positif a été confirmé par le rapport officiel du Laboratoire de recherche aérodynamique, qui fait partie du réseau de recherche Lukasiewicz de l'Institut de l'aviation.
Pour en revenir à la question initiale sur les Hypedome's la durabilitéNous sommes heureux de confirmer que nos dômes résistent aux conditions météorologiques difficiles, comme les vents violents. À condition qu'elles soient correctement ancrées, que toutes les ouvertures soient fermées et qu'elles soient bien entretenues, comme nous le recommandons.
Non seulement calculs d'ingénierie et les commentaires des clients nous permettent d'être confiants dans notre produit. C'est aussi le résultat positif des tests rigoureux que nous avons effectués dans une énorme soufflerie.
Si la forme de tous les dômes géodésiques offre des propriétés aérodynamiques similaires, c'est leur construction et leur utilisation qui sont les plus importantes. la qualité des matériaux utilisés qui font la différence. Choisir Hypedome, c'est choisir une qualité qui a été testée en profondeur et que nous pouvons prouver.
Ainsi, lorsqu'il y a un coup de vent à l'extérieur, vous n'avez pas à vous inquiéter pour votre bel Hypedome. (Attention toutefois à vos autres structures de jardin !)
*Disclaimer :
Les hypodômes sont des structures très robustes et légères conçues pour être utilisées à l'extérieur (par exemple, en tant qu'abri de jardin). gousse de jardin) et résister à des vents violents de 120 km/h (74 mph). Il incombe à l'utilisateur de fixer correctement le dôme et de veiller à ce qu'il reste en bon état. Nous ne pouvons pas garantir la sécurité ou les performances du dôme s'il n'est pas correctement fixé ou entretenu.
Afin de minimiser le risque que votre Hypedome soit endommagé par le vent, veuillez procéder comme suit :
- Assurez-vous que tous les supports en forme de L sont correctement ancrés et que les boulons ou les piquets sont bien serrés.
- Vérifiez que la fenêtre (si vous en avez une) et la porte zippée sont bien en place et bien fermées - il est important de garder votre Hypedome fermé lorsqu'il n'est pas utilisé.
- Inspectez régulièrement la coupole pour vérifier qu'elle n'est pas endommagée et effectuez des tests sélectifs de serrage des boulons.
- Suivre les autres directives du guide d'entretien de l'Hypedome.
